KIT R20/510

Электропривод для распашных ворот весом до 800 кг и длиной ворот до 7 м.

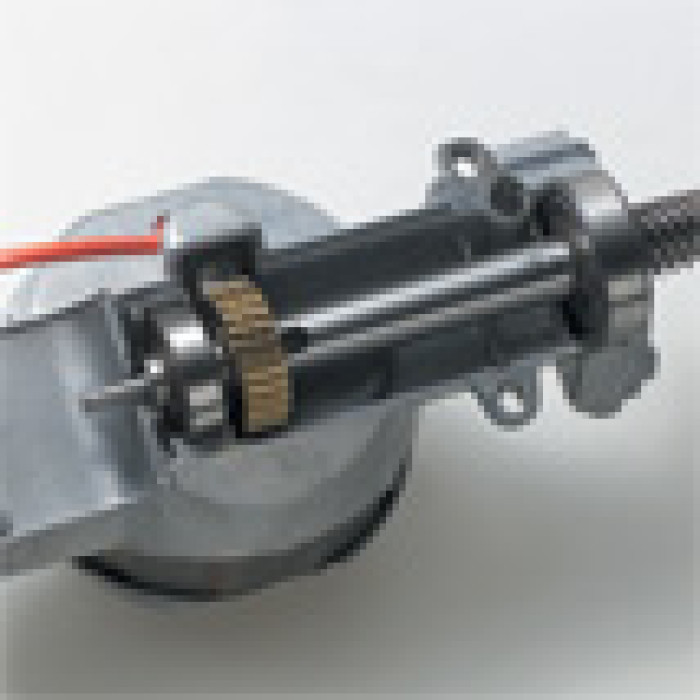

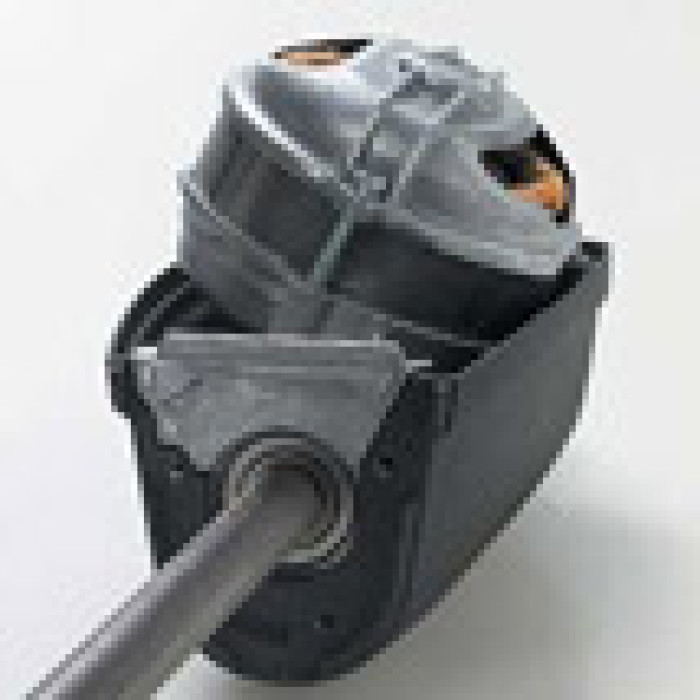

	Благодаря наклонному размещению двигателя, высокое тяговое усилие шарнирной втулки достигается использованием в конструкции редуктора всего лишь одной передающей ступени, что значительно снижает массу привода. Вращение двигателя через стальной червяк передается на шестерню ходового винта, изготовленную из бронзы. При таком сочетании конструкционных материалов существенно уменьшается трение, нагрев и износ деталей.

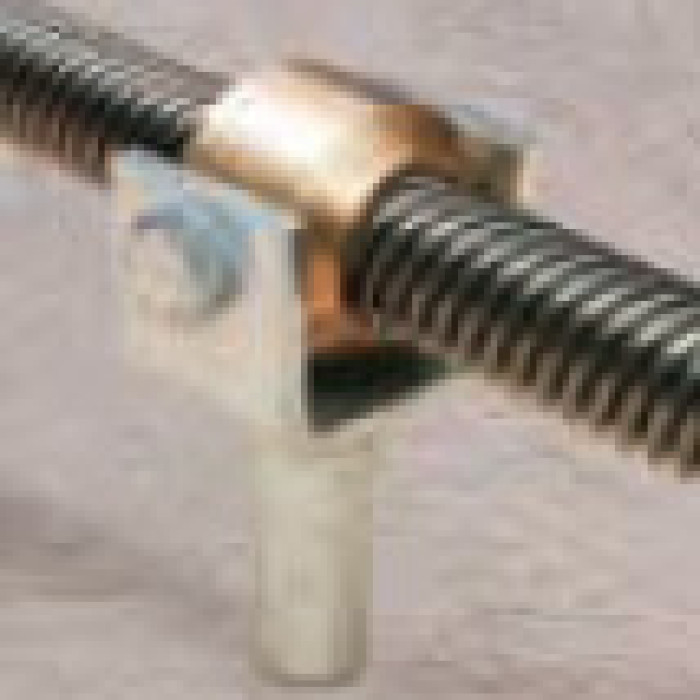

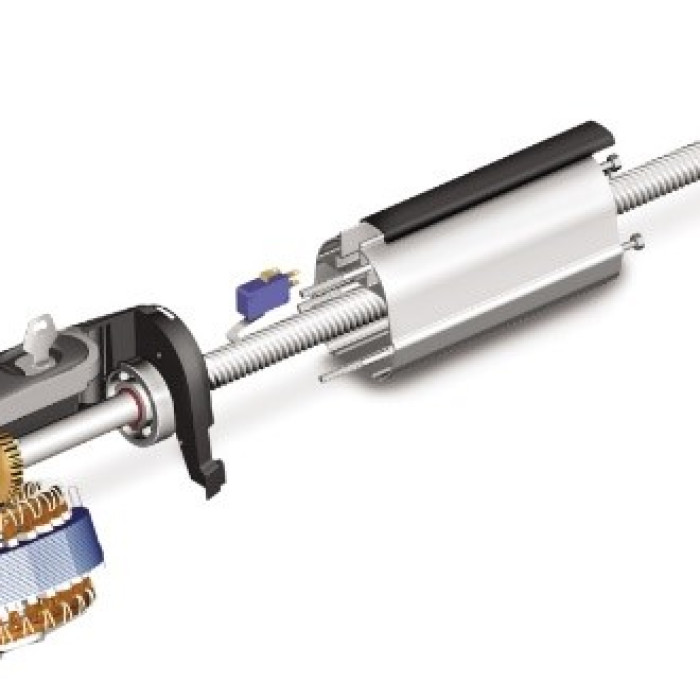

	Стальной пятизаходный ходовой винт с малым шагом нарезки, подвергнутый прецизионной шлифовке и закалке, поддерживаемый двумя шарикоподшипниками со стороны редуктора и подшипником скольжения с противоположного края привода, обеспечивает равномерное распределение усилия по контактной поверхности шарнирной втулки. Таким образом, реализуется исключительная плавность движения ворот и прочность конструкции.

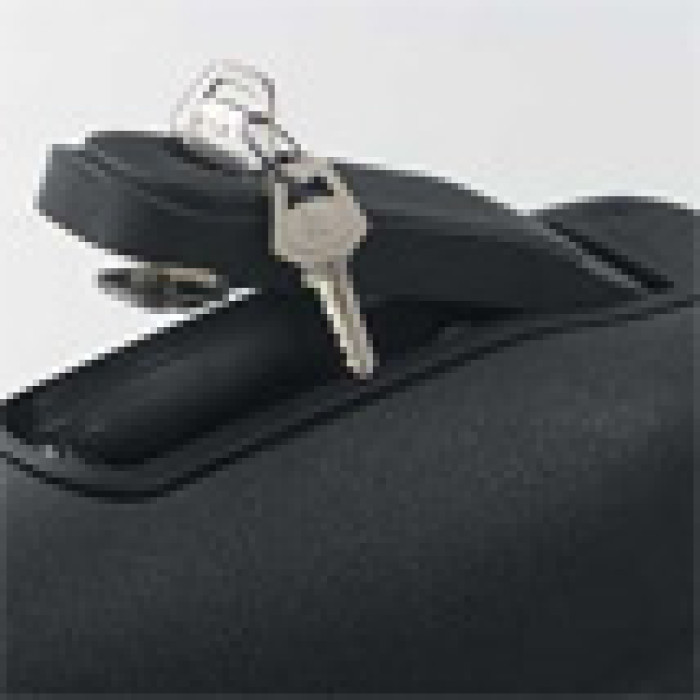

	Самоблокирующийся редуктор надежно запирает ворота без установки дополнительных замков. На случай отсутствия напряжения в электросети, для открывания ворот вручную, предусмотрена прочная и удобная рукоятка разблокировки, отпирающаяся персональным ключом.

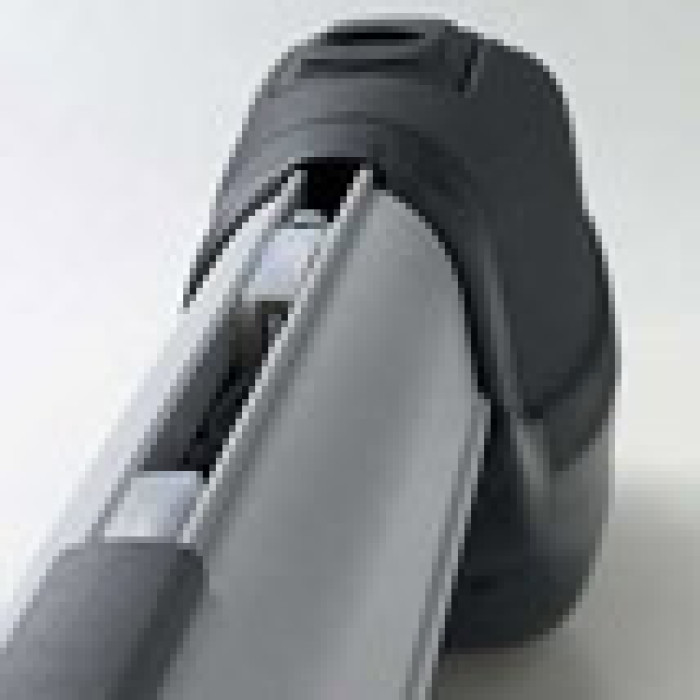

	Концевые выключатели открывания и закрывания размещены в пазу, выполненном в верхней части кожуха ходового винта и защищены крышкой. Быстрая регулировка конечных положений хода ворот осуществляется простым перемещением каретки выключателя до нужной точки срабатывания.

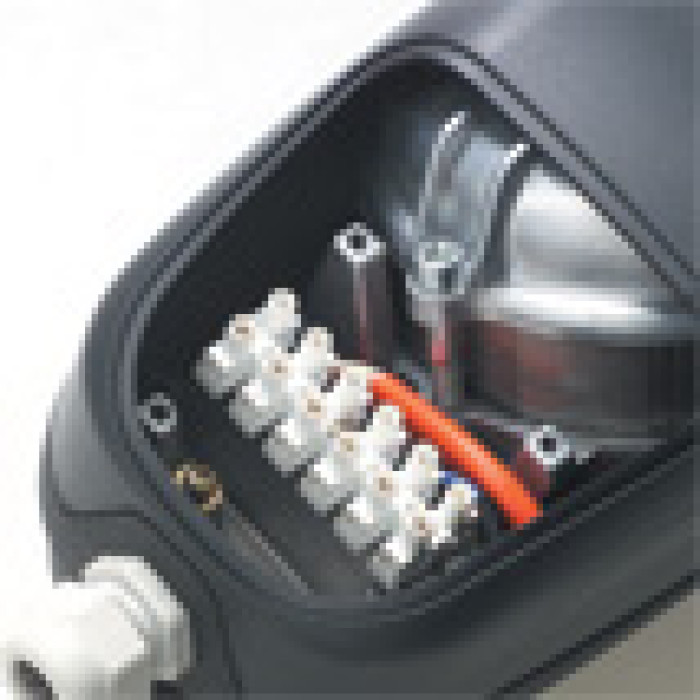

	Стартовый конденсатор и концевые выключали скоммутированы на клеммной колодке внутри корпуса привода, в результате, значительно упрощаются все электрические подключения. Штатный кабельный зажим позволяет выполнять безопасный и герметичный ввод кабеля различного диаметра.

Технческие характеристики

Модель	R20/300	R20/500
Класс защиты (IP):	54	54
Электропитание мотора (В/Гц):	~220/50	~220/50
Номинальная мощность (Вт):	200	200
Ток (А):	1.1	1.1
Интенсивность использования (%):	50	50
Термопредохранитель мотора (°С):	140	140
Линейное тяговое усилие (Н):	400÷3000	400÷3000
Ход тяговой втулки (мм):	320	520
Скорость тяговой втулки (см/с):	1.66	1.66
Время открывания на угол 90° (с):	18	27
Масса привода (кг):	7.2	7.8
Диапазон рабочих температур (°С):	-25.....+70

Габаритные размеры

Рекомендованные установочные размеры

Модель R 20 / 3…			Модель R 20 / 5…
80	170	90	100	210	90
80	210	90	150	210	90
100	200	90	150	300	90
130	130	90	250	180	110
120	140	100	220	200	110
130	150	105	180	130	120
150	100	120	210	180	120

С (мм.)	D (мм.)	E (мм.)	С (мм.)	D (мм.)	E (мм.)
90	730	90	190	950	123

Пределы использования

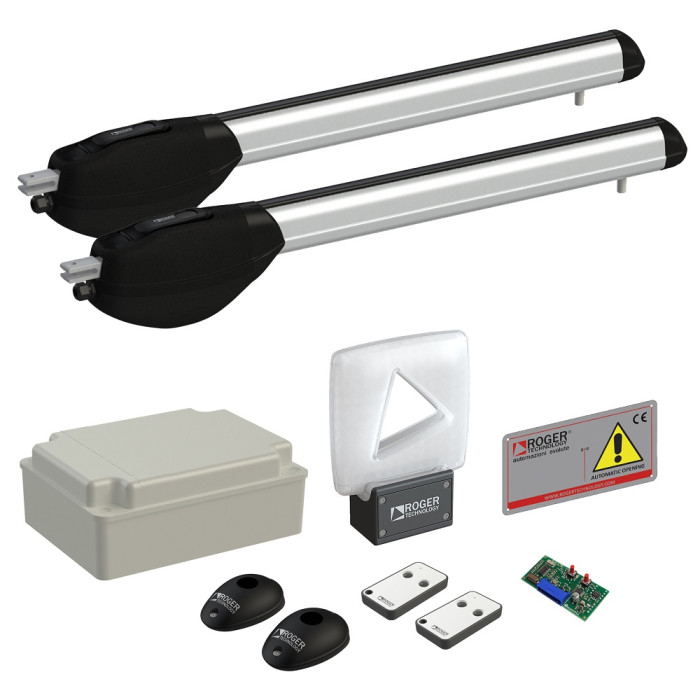

Комплектация

электромеханические привода R20/500 - 2 шт

концевые выключатели электромеханические MC770 - 2 шт

блок управления 230В H70/200AC/BOX - 1 шт

приемник внутренний 2х канальный H93/RX22A/I - 1 шт

пульт радиоуправления 2х канальный E80/TX52R/2 - 2 шт

фотоэлементы инфракрасные R90/F2ES - 1 пара

сигнальная лампа 24V со встроенной антенной FIFTHY/230 - 1 шт
